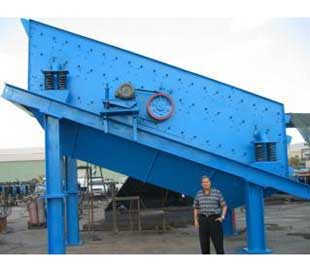

圓振動篩(YA)

產品簡介：一款篩箱做圓周運動、性能先進的振動篩。

處理能力：80～1700t/h

產品改進：采用環槽鉚釘聯接、板塊式篩箱，結構先進，堅固耐用；采用偏心軸加偏心塊式激振器，篩分效率高、處理量大。

優勢特點:

篩網可采用耐磨橡膠材料制作，使用壽命長。

篩框結構強度高。

大游隙軸承運轉溫升低。

機械結構合理、噪聲小，篩分效率高。

環槽鉚釘聯接、結構先進，堅固耐用。

處理量大，零部件通用性強，維修方便。

篩網是主要易損件。根據物料品種和用戶要求，可采用高錳鋼編織篩網、沖孔篩板和橡膠篩板，篩面有單層和雙層兩種，各類篩板均能滿足篩分效率高、壽命長、不堵孔的要求。

鑫海圓振動篩所用的耐磨篩網可根據受料負荷的不同，分為輕型(HD60橡膠)篩網、中型(HD70橡膠)篩網和重型(HDS橡膠)篩網四種，供用戶選擇。

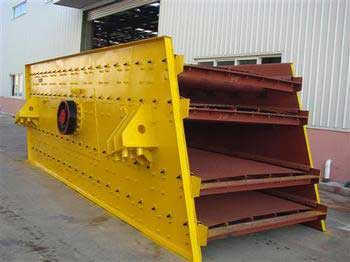

圓振動篩(YA)

圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。篩機側板采用優良鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接。篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。

圓振篩一般電動機安裝在篩框的右側，也可安裝在篩框的左側，如果無特殊要求，制造廠按物料運動方向的右側安裝供貨。

24小時服務熱線 15311826765

如果您有任何的問題，請通過以下方式聯系我們，我們將給您更多更好的協助！

在線留言

在線咨詢

產品簡介

圓振動篩適宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。

產品FAQ

1、圓振動篩的操作要點是什么？

(1)操作人員在工作前應閱讀值班記錄，并進行設備的總檢查。檢查三角帶的張緊程度、振動器中的油位情況，檢查篩面張緊情況、各部螺栓緊固情況和篩面破損情況。

(2)振動篩啟動應遵循工藝系統順序。

(3)在振動篩工作運轉時，要用視、聽覺檢查激振器和篩箱工作情況。振動篩停車后應用手觸摸軸承蓋附近，檢查軸承溫升。

(4)振動篩停車應符合工藝系統順序。振動篩除特殊要求外，嚴禁帶料停車后繼續向篩子給料。

(5)交接班時應把應用的振動篩技術狀況和發現的故障記入值班記錄。振動篩記錄中應注明零部件的損傷類別及激振器加、換油日期。

2、振動篩安裝前的檢查和存放如何進行？

圓振動篩在出廠前需精工裝配及無負載試車，經檢查各項指標合格后方能出廠。在振動篩發運到使用現場后，用戶應按裝箱清單及成套設備發貨單，檢查整臺機器的零部件是否齊全，技術文件有否紕漏。

設備到達現場后，不可直接擱置在地面上，應平穩放置在平整的枕木上，并要求離地面距離不小于250mm。如果存放在露天，應加防油布遮蓋，以防風雨侵蝕。

3、圓振動篩的日常檢查怎樣進行？

啟動前應檢查：

(1)檢查粗網及細網有無破損。

(2)每一組束環是否鎖緊。

(3)檢查振動篩篩框的V型圈是否有破損，如果有破損需要及時修補，防止物料泄露。

啟動時應檢查：

(1)注意有無異常雜音。

(2)電流是否穩定。

(3)振動有無異狀。

使用后：每次使用完畢即清理干凈。

4、圓振動篩的定期維護如何進行？

圓振動篩的定期檢查很重要。工作人員需定期檢查粗網、細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。

技術參數

型號	篩面			最大給	處理能力	電動機		重量
	篩面			料粒度	(t/h)	電動機		(kg)
	面積	傾角	篩孔尺寸	(mm)		型號	功率
	(m2)	(°)	(mm)			型號	功率
YA1236	4.3	20	6～50	200	80～240	Y160M-4	11	4905
2YA1236	4.3	20	6～50	200	80～240	Y160M-4	11	5311
YA1530	4.5	20	6～50	200	80～240	Y160M-4	11	4675
YA1536	5.4	20	6～50	200	100～350	Y160M-4	11	5137
2YA1536	5.4	20	6～50	400	100～350	Y160L-4	15	5624
YAH1536	5.4	20	30～150	400	160～650	Y160M-4	11	5625
2YAH1536	5.4	20	30～200	400	160～650	Y160L-4	15	6045
2YAH1536	5.4	20	6～50	400	160～650	Y160L-4	15	6045
YA1542	6.5	20	6～50	200	110～385	Y160M-4	11	5515
2YA1542	6.5	20	30～150	200	110～385	Y160L-4	15	6098
YA1548	7.2	20	6～50	200	120～420	Y160L-4	15	5918
2YA1548	7.2	20	6～50	200	120～420	Y160L-4	15	6321
YAH1548		20	30～150	400	200～780	Y160L-4		6842
2YAH1548	7.2	20	30～150	400	200～780	Y160L-4		7404
YA1836	6.5	20	30～150	200	140～220	Y160M-4	11	5205
2YA1836	6.5	20	30～150	200	140～220	Y160L-4	15	5946
YAH1836	6.5	20	30～150	400	220～910	Y160M-4	11	5900
2YAH1836	6.5	20	30～200	400	220～900	Y160L-4	15	6353
2YAH1836	6.5	20	6～50	400	220～900	Y160L-4	15	6353
YA1842	7.6	20	6～150	200	140～490	Y160L-4	15	5829
2YA1842	7.6	20	6～150	200	140～490	Y160L-4	15	6437
YAH1842	7.6	20	30～150	400	450～800	Y160L-4	15	6352
2YAH1842	7.6	20	30～150	400	450～800	Y160L-4	15	7037
YA1848	8.6	20	6～50	200	150～525	Y160L-4	15	6289
2YA1848	8.6	20	6～50	200	150～525	Y160L-4	15	6624
YAH1848	8.6	20	30～150	150	250～1000	Y160L-4	15	7122
2YAH1848	8.6	20	30～150	400	250～1000	Y160L-4	15	7740
YA2148	10	20	6～50	210	180～630	Y180M-4	18.5	9033
2YA2148	10	20	6～50	210	180～630	Y180L-4	22	10532
YAH2148	10	20	13～200	400	270～1200	Y180M-4	18.5	10430
2YAH2148	10	20	30～150	400	270～1200	Y180L-4	22	11190
YA2160	12.6	20	3～80	200	230～800	Y180M-4	18.5	9926
2YA2160	12.6	20	6～50	200	230～800	Y180L-4	22	11249
YAH2160	12.6	20	30～150	400	350～1500	Y200L-4	30	12490
2YAH2160	12.6	20	30～150	400	350～450	Y200L-4	30	13858
YA2448	11.5	20	6～50	200	200～700	Y180 M -4	18.5	9834
YAH2448	11.5	20	6～50	400	310～1300	Y200L-4	30	11830
2YAH2448	11.5	20	30～150	400	310～1300	Y200L-4	30	13012
YA2460	14.4	20	6～50	200	260～780	Y200L-4	30	12240
2YA2460	14.4	20	6～50	200	260～780	Y200L-4	30	13583
YAH2460	14.4	20	30～150	400	400～1700	Y200L-4	30	13096
2YAH2460	14.4	20	30～150	400	400～1700	Y200L-4	30	14455
